コンパクトボールバルブ 27型 エア式 AR型
特長
・樹脂製アクチュエータにより優れた耐食性を実現
・専用マウント継手による小型化を実現
・ワンタッチでアクチュエータ取付け・取外しが可能
※アクチュエータの取外しには専用の取外し治具が必要です。
・エア配管部に「NAMUR」規格を採用 ※D032-D040タイプは変換用部品にて対応
・各種オプションは着脱が簡単で後付けも可能（ポジショナを除く）

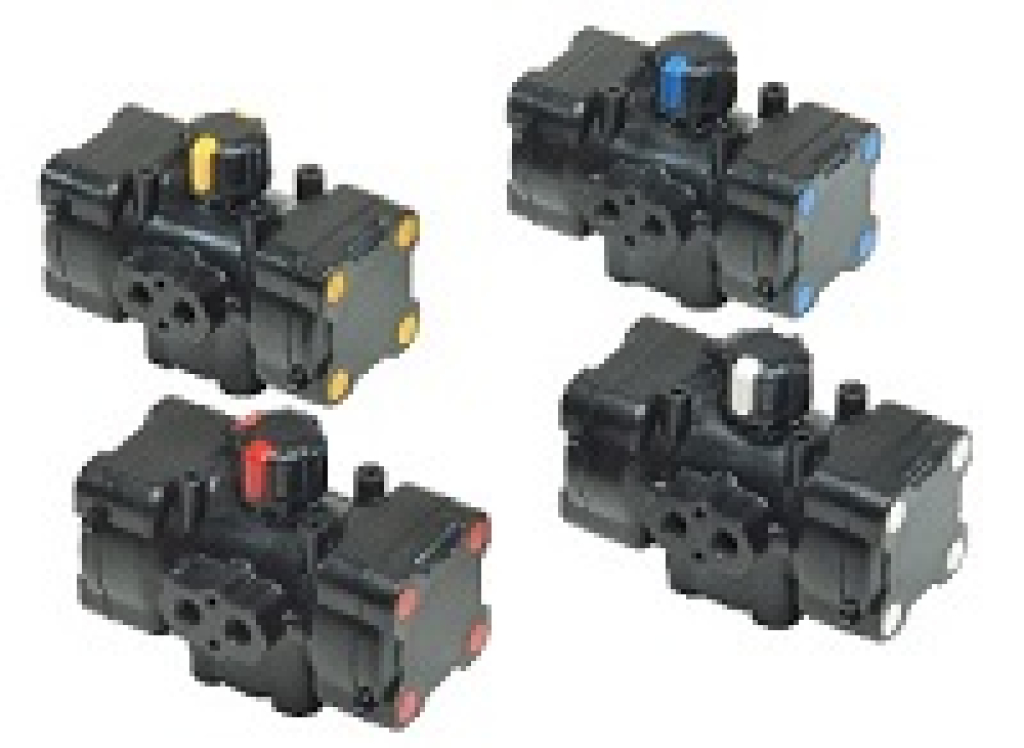

・使用条件に合わせてインジケータ・ゴム栓の色を選択可能（赤<標準色>・青・黄・白）
基本仕様
バルブ型式 コンパクトボールバルブ27型 エア式 AR型
呼び径 13mm-50mm (3/8inch - 2inch）
ボディ材質 U-PVC | C-PVC
シール材質 EPDM | FKM | その他
接続規格 ソケット形｜JIS10K｜DIN｜ANSI
ねじ込み形｜Rc｜NPT｜Rp
超純仕様 禁油品
オプション
電磁弁 | フィルター付減圧弁 | バイパスバルブ | スピードコントローラ | リミットスイッチBOX | 開閉カウンター | 電空ポジショナ | 空空ポジショナ | 全開度調整機構

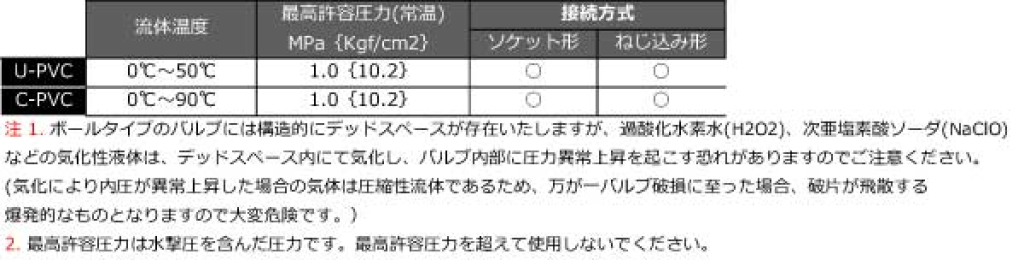

使用圧力と温度の関係

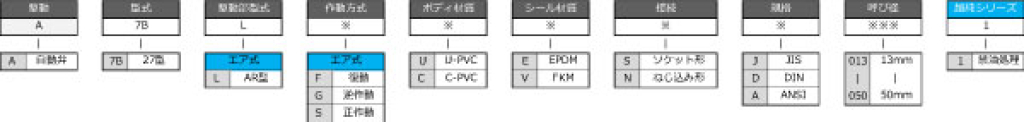

型番表

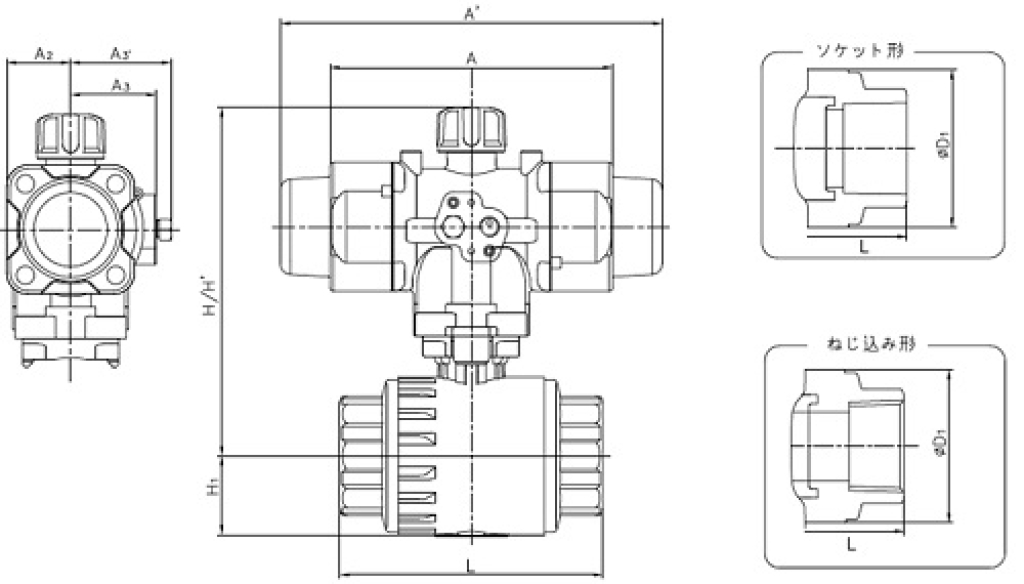

寸法図

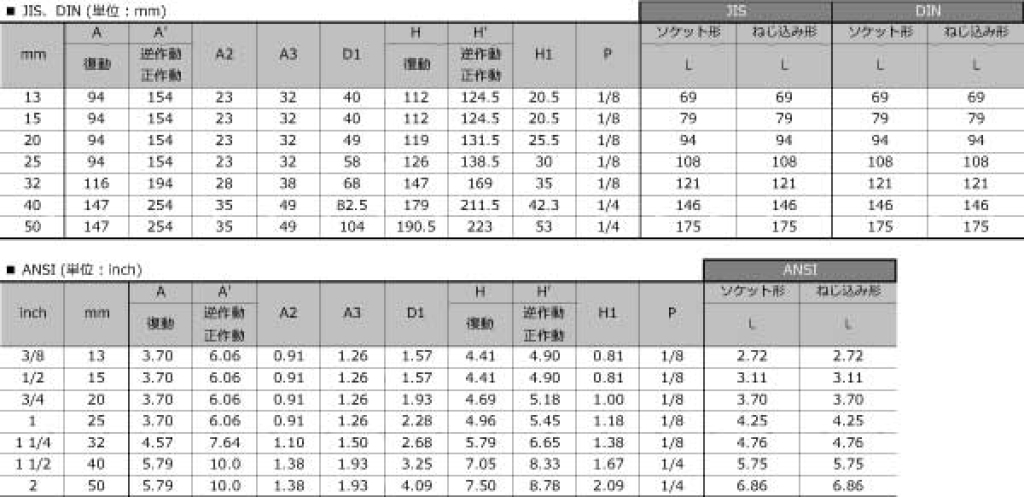

寸法表

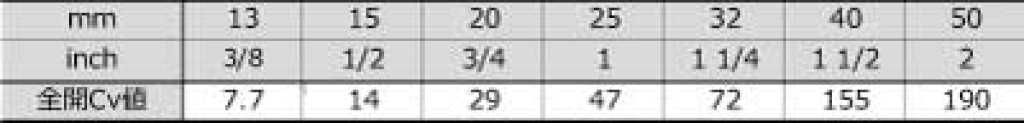

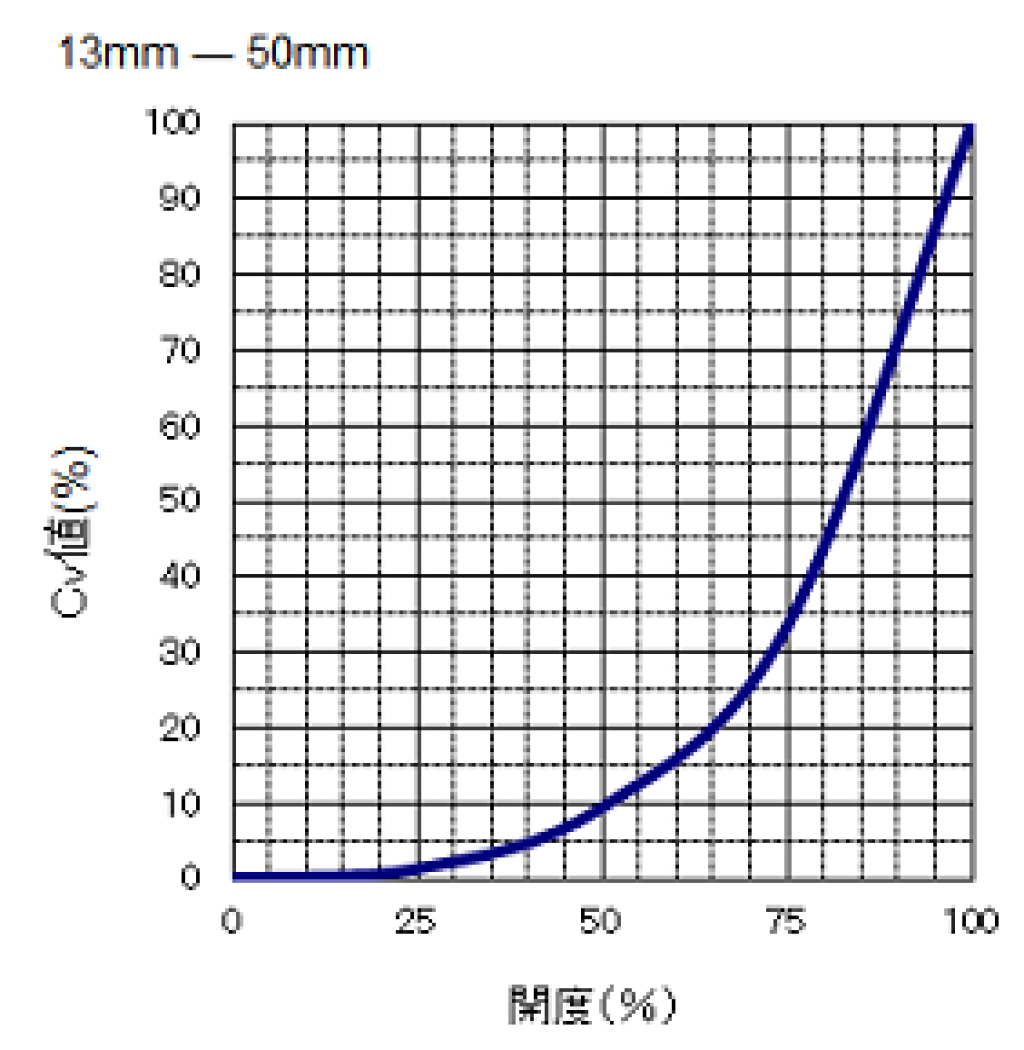

Cv値

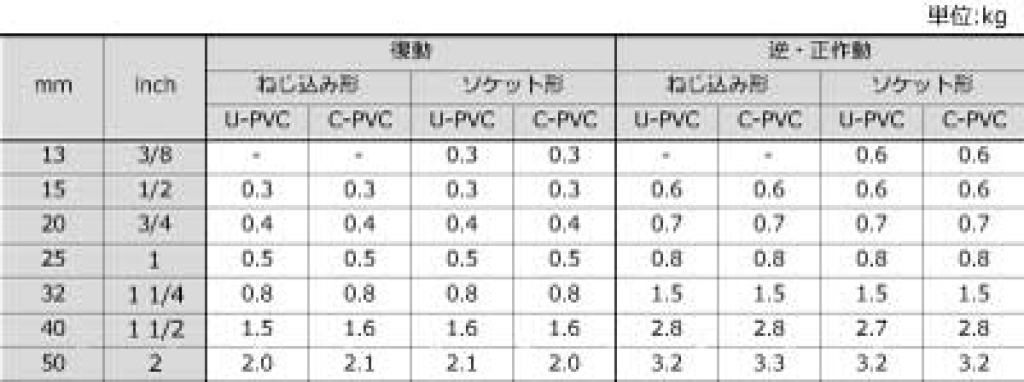

製品重量表（参考値）
エア式 AR型 アクチュエータ仕様

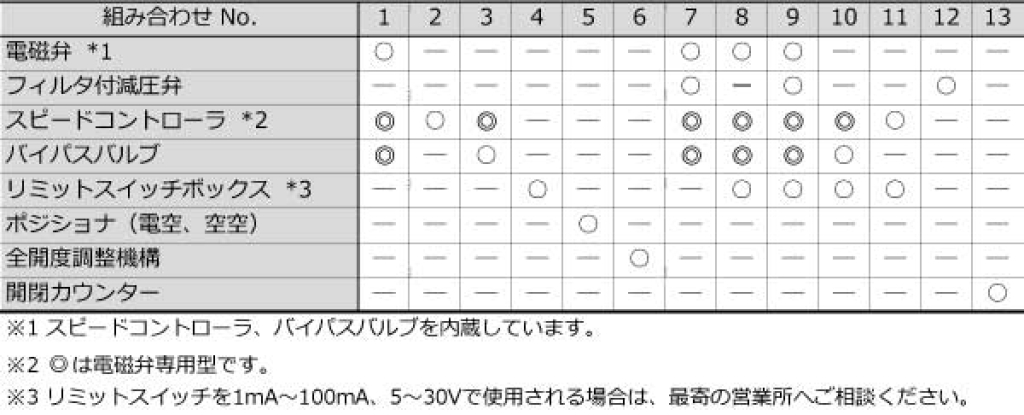

オプション組み合わせ

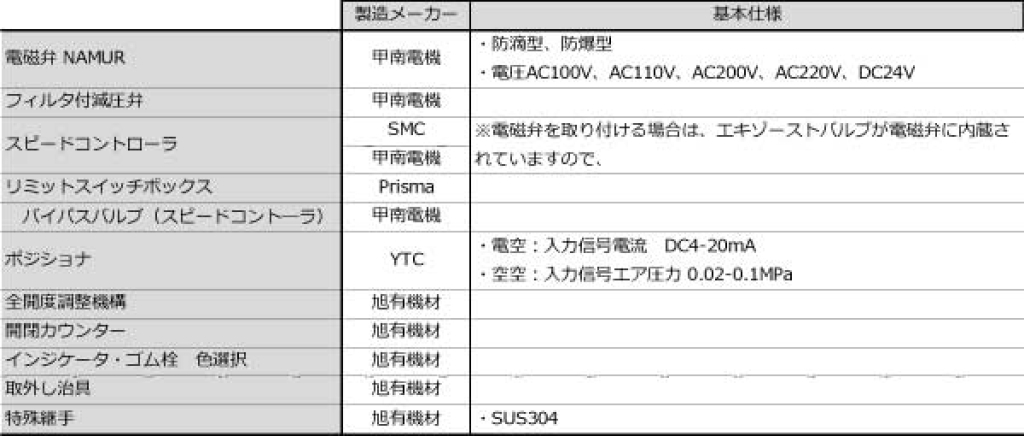

対応オプション一覧
ダウンロード
取扱説明書
> コンパクトボールバルブ27型エア式AR型
アクチュエータ取外し要領
> エア式AR型搭載製品バルブのアクチュエータ取外し要領書
> エア式AR型搭載製品バルブのアクチュエータ取外し要領（動画）
ＣＡＤ外形図
> コンパクトボールバルブ27型エア式AR型
３次元ＣＡＤ
> コンパクトボールバルブ27型エア式AR型
ＰＤＦ納入図
> コンパクトボールバルブ27型エア式 AR型 逆作動
>> リミットスイッチBOX付
> コンパクトボールバルブ27型エア式 AR型 正作動
>> リミットスイッチBOX付
>> 電磁弁・フィルタ付減圧弁付
> コンパクトボールバルブ27型エア式 AR型 復動
>> リミットスイッチBOX付
>>電磁弁・フィルタ付減圧弁付
>>スピードコントローラー付
>>バイパスバルブユニット付
